省道S337線潮南路段田心2橋維修工程

工程概況：

省道S337線朝南路段是潮南區通往廣州和深圳的交通要道，線上的田心2橋作為重要橋梁，1996年11月建成，橋梁跨徑組合為5×13米，全長65.86米，橋梁全寬42米。橋梁上部結構為現澆鋼筋混凝土簡支空心板，下部結構橋墩采用擴大式基礎+立柱（柱徑為φ130），橋臺采用重力式橋臺，一字翼墻。

主要病害：

? 部分空心板板底砼保護層脫落、鋼筋銹蝕嚴重；

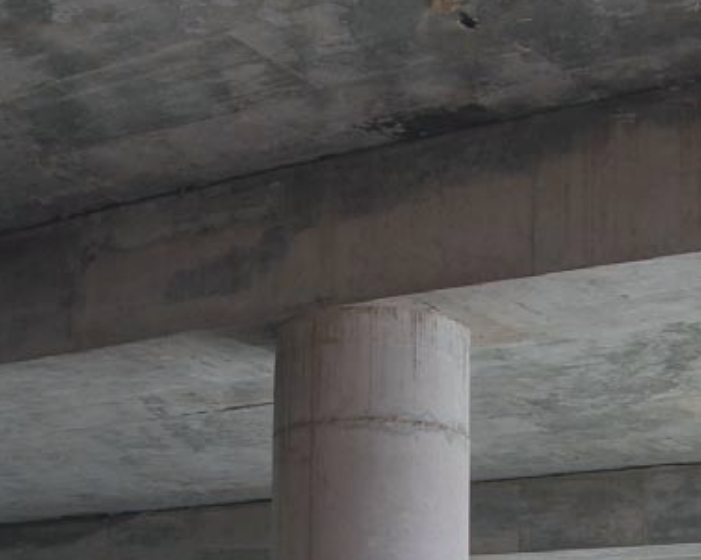

? 墩臺蓋梁側面底面均有局部砼保護層脫落、鋼筋銹蝕現象；

? 橋臺擋塊嚴重破損，臺身局部勾縫脫落，且有滲水現象；

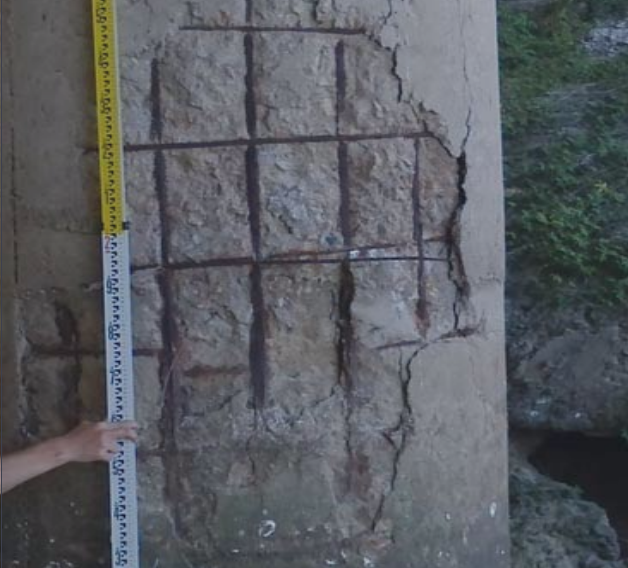

? 大部分立柱下部約3米范圍內砼保護層脫落、鋼筋銹蝕嚴重，且發展較快；

? 伸縮縫漏水嚴重，防撞欄有局部開裂現象；

? 左側惠來臺臺前護坡沖毀塌陷嚴重等病害。

處理措施：

1．對橋面鋪裝出現裂縫進行壓注修復。

2．現澆鋼筋混凝土空心板板底對板底露筋、銹蝕鋼筋進行除銹防銹處理，砼保護層脫落的病害進行維修，采用環氧砂漿進行表觀處理，對裂縫進行壓注灌漿處理。對網狀開裂的底板，板底先用環氧砂漿處理后再進行粘貼鋼板。

3．蓋梁側面對蓋梁側面露筋、銹蝕鋼筋進行除銹防銹處理，砼保護層脫落的病害進行維修。4．立柱7對橋墩立柱出現豎向裂縫、混凝土剝落、銹脹露筋的進行維修。

5．對惠來臺護坡破損、沖刷、塌陷嚴重部分砼進行重修重新夯實修復，恢復原狀。

6．擋塊對出現嚴重破損的擋塊予以修復。

7．搭板及伸縮縫本次設計增設兩側機動車道以外寬6.25米的伸縮縫及橋頭搭板。

8．對空心板板底，蓋梁側面，立柱涂刷環氧膩子，噴涂耐候涂料。

所用材料：

通過上面的處理措施，我們不難發現，田心2橋有大量的裂縫需要修補，橋梁上部混凝土簡支空心板需要進行粘鋼加固，水泥混凝土耐久性也要進行修復和防護。用到的主要材料為裂縫灌注膠、鋼板灌注膠以及環氧膩子和氟碳面漆。
