碳纖維網(wǎng)格布
產(chǎn)品概述及優(yōu)點(diǎn)
麥臣?碳纖維網(wǎng)格采用特殊編織工藝編織成，浸漬于耐腐蝕性的樹脂中，經(jīng)多道涂層工藝，烘干形成的網(wǎng)格狀整體。具有質(zhì)量輕、強(qiáng)度高、雙向受力、施工方便、可以用于惡劣環(huán)境的施工等優(yōu)點(diǎn)，需配套噴射聚合物砂漿對(duì)結(jié)構(gòu)進(jìn)行加固?？蓮V泛應(yīng)用于航空航天、汽車、船舶、建筑等領(lǐng)域中，用于加強(qiáng)材料的強(qiáng)度和剛度。碳纖維網(wǎng)格布通常用于制作復(fù)合材料，如碳纖維增強(qiáng)塑料（CFRP）、碳纖維增強(qiáng)水泥（CFRC）等。
碳纖維網(wǎng)格布優(yōu)點(diǎn)
防火性好
抗裂性好
粘接強(qiáng)度高
加固厚度薄
耐久性好
透氣性好
施工簡(jiǎn)便
適用于潮濕環(huán)境
應(yīng)用范圍
抗彎加固
抗剪加固
抗震加固
裂縫控制加固
軸向抗壓加固
技術(shù)參數(shù)
| 碳纖維網(wǎng)格布滿足行業(yè)規(guī)范要求 | ||
| 產(chǎn)品 | 單向碳纖維網(wǎng)格 | 雙向碳纖維網(wǎng)格 |
| 受力方向碳束的重量g/m | 200 | 80(2個(gè)方向均為80) |
| 設(shè)計(jì)碳纖維理論截面積mm2/m | 117 | 47 |
| 設(shè)計(jì)網(wǎng)格厚度mm | 0.117 | 0.047 |
| 抗拉強(qiáng)度MPa | 3900 | 3900 |
| 1.75%應(yīng)變時(shí)的極限拉應(yīng)力(理論)KN/m | 500 | 200 |
濕法噴射聚合物砂漿
| 抗彎強(qiáng)度 | 密度 | 水料比 | 收縮率 | 于浞凝土的粘接強(qiáng)度 |
| 7d 28d | ||||
| ≧40MPa ≧69MPa | 2100Kg/m3 | 15% | 0.03% | 15MPa |
施工流程

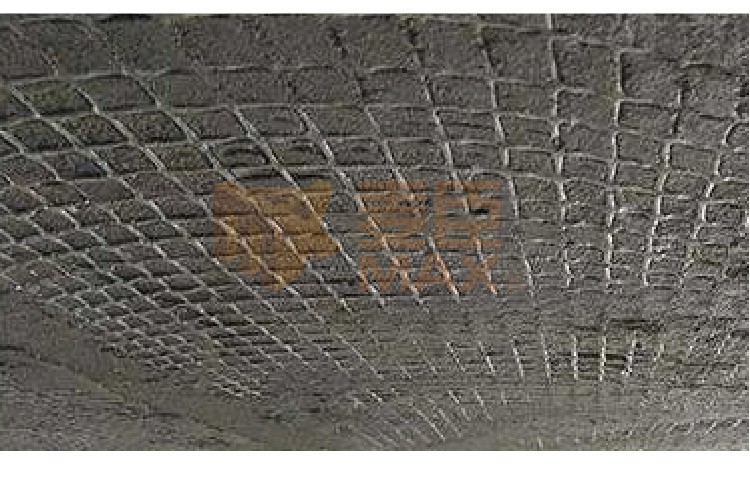

基層清理鑿毛 用高壓氣泵將構(gòu)件加固面上因作業(yè)帶來的浮塵、浮渣。在噴涂聚合物砂漿之前,應(yīng)提前6小時(shí)對(duì)被加固構(gòu)件表面進(jìn)行噴水養(yǎng)護(hù)保持濕潤(rùn)，并晾至構(gòu)件表面潮濕且無明水。 聚合物砂漿施工 詳細(xì)施工步驟 (1)聚合物砂漿配制: 按照產(chǎn)品說明要求配比進(jìn)行砂漿的配制。用小型砂漿攪拌機(jī)進(jìn)行攪拌,攬拌約3~5分鐘至均勻，然后倒入灰桶進(jìn)行抹灰。當(dāng)采用人工抹灰工藝時(shí)，一次攬拌的聚合物砂漿不宜過多,要根據(jù)施工進(jìn)度進(jìn)行制備，以免制備的砂漿存放時(shí)間過長(zhǎng),砂漿存放時(shí)間不得超過30分鐘。 (2)采用噴涂設(shè)備，第一層聚合物砂漿的噴涂: 在界面膠凝固前噴涂第一層聚合物砂漿。調(diào)節(jié)手輪，使泵送壓力達(dá)到10~15bar(壓強(qiáng)單位1巴(bar)=100,000帕(Pa)=10牛頓/平方厘米=0.1MPa)， 空壓機(jī)400~500L/min,打開噴槍口的壓縮空氣開關(guān),將料均勻噴涂在被加固表面及碳纖維網(wǎng)格之間。噴涂厚度應(yīng)基本覆蓋上網(wǎng)片(約一公分厚度左右)，完成一次噴涂。 碳纖維網(wǎng)格安裝及鋪貼 碳纖維網(wǎng)格下料:應(yīng)按照設(shè)計(jì)文件的說明和加固的具體部位尺寸進(jìn)行碳纖維網(wǎng)格下料。下料尺寸應(yīng)考慮受力方向搭接長(zhǎng)度不小于150mm,非受力方向無需搭接:網(wǎng)片需要搭接時(shí),沿主筋方向的搭接長(zhǎng)度應(yīng)符合設(shè)計(jì)要求,如設(shè)計(jì)未注明,其搭接長(zhǎng)度不應(yīng)小于150mm，且不應(yīng)位于受力最大位置。TR 從一側(cè)迅速向另一端將網(wǎng)格鋪貼在砂漿中,輕輕按入，以不下垂為宜。 后續(xù)聚合物砂漿的噴涂 后續(xù)噴涂應(yīng)在前次聚合物砂漿初凝后進(jìn)行。后續(xù)噴涂厚度控制在15mm。達(dá)到設(shè)計(jì)要求厚度,表面用鐵抹子抹平、壓實(shí)、壓光。 聚合物砂漿抹灰范圍 應(yīng)比設(shè)計(jì)抹灰范圍邊緣外擴(kuò)尺寸不小于15mm。 碳纖維網(wǎng)格保護(hù)層厚度 碳纖維網(wǎng)格保護(hù)層厚度不應(yīng)小于15mm。
