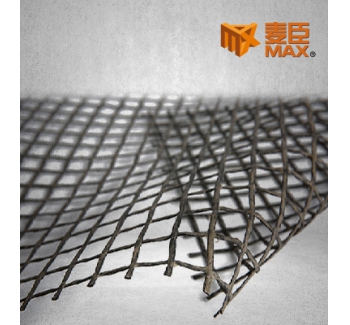

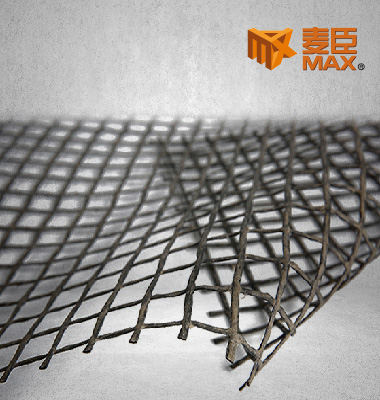

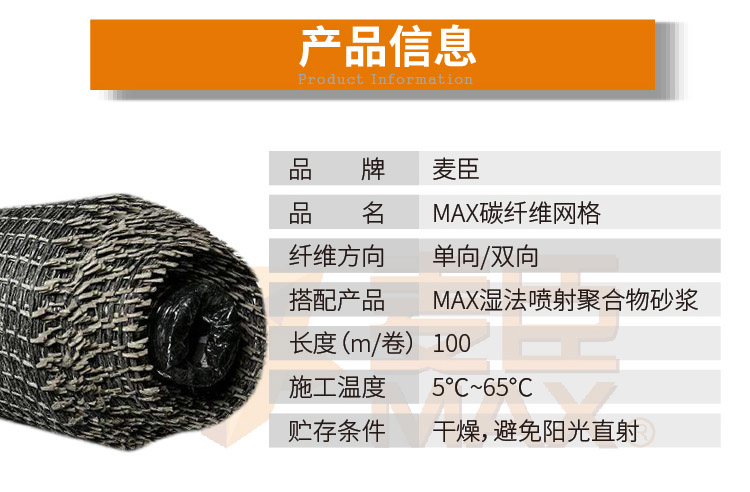

MAX碳纖維網格布
1產品概述及優點
麥臣碳纖維網格布采用特殊工藝編織成,浸漬于耐腐蝕的樹脂中,經過多道涂層工藝,烘干形成的網格狀整體。具有質量輕、強度高、雙向受力、施工方便、可以用于惡劣環境的施工等優點,需配套噴射聚合物砂漿對結構進行加固。

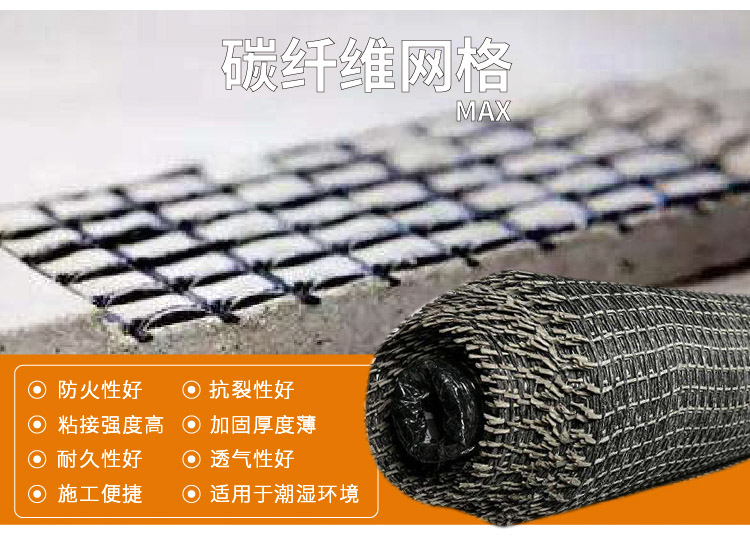

優點:
防火性好 麥臣碳纖維網格布搭配搭配套聚合物砂漿具有良好的防火性能,大大降低火災等重大安全隱患對結構的影響
抗裂性好 特別適用于結構裂縫控制加固
粘接強度高 砂漿中的活性成分保證碳纖維網格與混凝土質檢粘結強度
加固厚度薄 一般砂漿厚度控制在25mm內即可,可減少噴射混凝土保護層的厚度
耐久性 碳纖維為惰性材料,不會發生腐蝕;聚合物砂漿對原有結構中的鋼筋起到堿性保護作用
透氣性好 與碳纖維布碳纖維板加固相比具有良好的透氣性
施工便捷 施工前基層無需整平修復,砂漿噴涂機大面積施工,施工速度快
適用于潮濕環境 施工前對基層濕度并無要求,非常適合隧道等潮濕環境加固

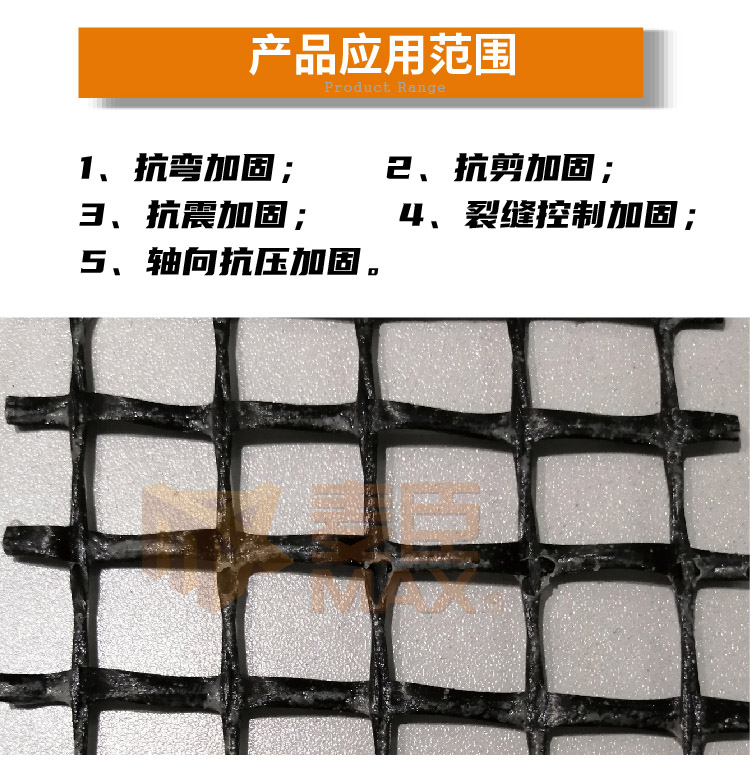

2應用范圍
抗彎加固
抗剪加固
抗震加固
抗裂控制加固
軸向抗壓加固

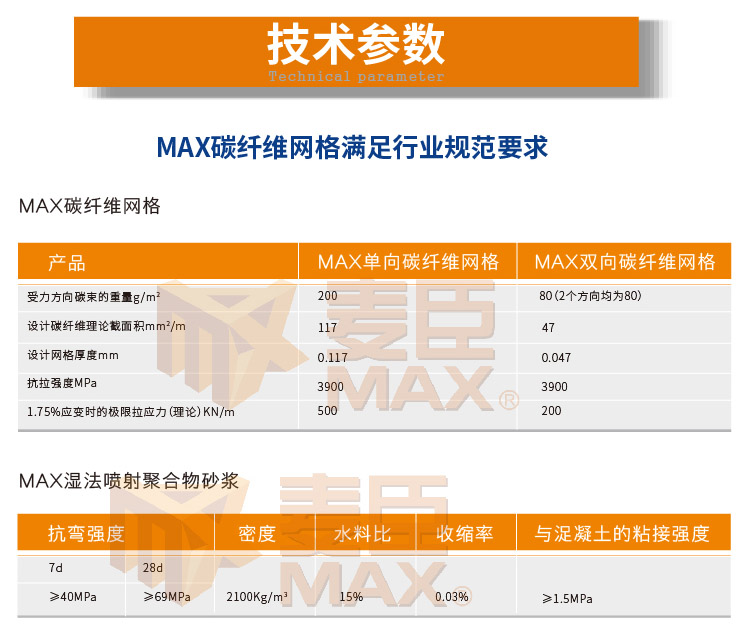

3 技術參數
碳纖維網格布滿足行業規范要求
產品 | MAX單向碳纖維網格 | MAX雙向碳纖維網格 |
受力方向碳束的重量g/m2 | 200 | 80(2個方向均為80) |
設計碳纖維理論截面積mm2/m | 117 | 47 |
設計網格厚度mm | 0.117 | 0.047 |
抗拉強度MPa | 3900 | 3900 |
1.75%應變時的極限拉應力(理論)KN/m | 500 | 200 |

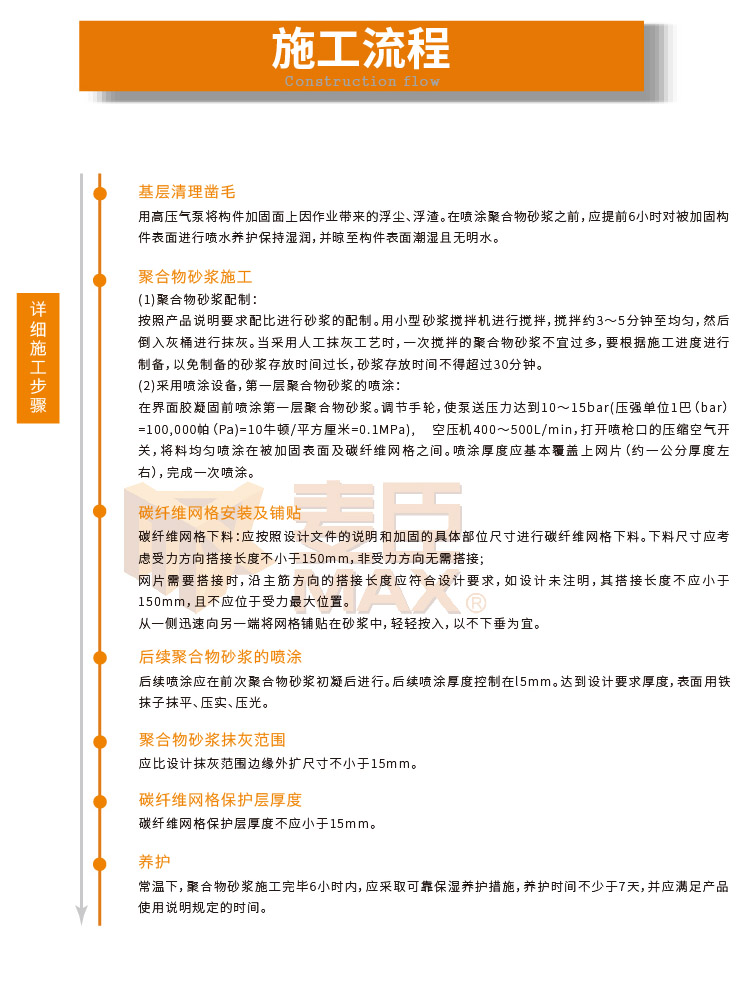

4施工流程
基層清理鑿毛
用高壓氣泵將構件加固面上因作業帶來的浮塵、浮渣。在噴涂聚合物砂漿之前,應提前6小時對被加固構件表面進行噴水養護保持濕潤,并晾至構件表面潮濕且無明水。
聚合物砂漿施工
(1)聚合物砂漿配制:
按照產品說明要求配比進行砂漿的配制。用小型砂漿攪拌機進行攪拌,攪拌約3~5分鐘至均勻,然后倒入灰桶進行抹灰。當采用人工抹灰工藝時,一次攪拌的聚合物砂漿不宜過多,要根據施工進度進行制備,以免制備的砂漿存放時間過長,砂漿存放時間不得超過30分鐘。
(2)采用噴涂設備,第一層聚合物砂漿的噴涂:
在界面膠凝固前噴涂第一層聚合物砂漿。調節手輪,使泵送壓力達到10~15bar(壓強單位1巴=100,000帕(Pa)=10牛頓/平方厘米=0.IMPa), 空壓機400~500L/min,打開噴槍口的壓縮空氣開關,將料均勻噴涂在被加固表面及碳纖維網格之間。噴涂厚度應基本覆蓋上網片(約一公分厚度左右),完成一次噴涂。
碳纖維網格安裝及鋪貼破纖維網格下料
應按照設計文件的說明和加固的具體部位尺寸進行碳纖維網格下料。下料尺寸應考慮受力方向搭接長度不小于150mm,非受力方向無需搭接;網片需要搭接時,沿主筋方向的搭接長度應符合設計要求,如設計未注明,其搭接長度不應小于150mm,且不應位于受力最大位置。R從一側迅速向另一端將網格鋪貼在砂漿中,輕輕按入,以不下垂為宜。

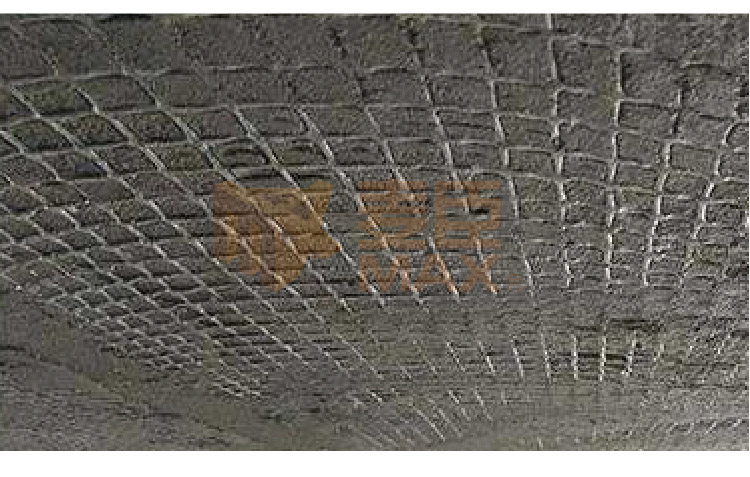

后續聚合物砂漿的噴涂
后續噴涂應在前次聚合物砂漿初凝后進行。后續噴涂厚度控制在15mm。達到設計要求厚度,表面用鐵抹子抹平、壓實、壓光。
聚合物砂漿抹灰范圍
應比設計抹灰范圍邊緣外擴尺寸不小于15mm。
碳纖維網格保護層厚度
碳纖維網格保護層厚度不應小于15mm。
養護
常溫下,聚合物砂漿施工完半6小時內,應采取可靠保濕養護措施,養護時間不少于7天,并應滿足產品使用說明規定的時間。
